1 avril 2019
L’antenne lecteur RFID permet d’activer les étiquettes/tags et transmettre les informations au lecteur. Elle est l’un des éléments essentiels de l’identification par la technologie RFID mais trouver l’antenne lecteur parfaitement adaptée à son besoin peut s’avérer très complexe. Voici quelques éléments essentiels à définir pour avoir un système RFID performant.
Evaluer le besoin d’une antenne lecteur interne ou externe
L’antenne lecteur interne est intégrée dans un boitier du lecteur RFID essentiellement mobile comme par exemple le MBA5-P23. L’utilisateur pourra alors se déplacer avec l’appareil et lire grâce à une activation manuelle toutes les étiquettes/tags se trouvant dans un périmètre défini. La deuxième, l’antenne lecteur externe, telle que la C9-2626 doit être fixée sur une surface et branchée à un lecteur RFID comme l’AX’Smart Reader 4. Les antennes lecteurs RFID externes ont des formes et des dimensions variées pour s’adapter parfaitement à votre besoin. Ces antennes lecteurs RFID externes peuvent alors être plus puissantes (gain) et donc utiles pour obtenir une plus grande portée.
Définir la polarisation de l’antenne lecteur RFID
La polarisation d’une antenne lecteur RFID est définie par son champ électrique. Il existe deux types de polarisation : linéaire et circulaire. Il est important que l’antenne et les étiquettes/tags en communication soient polarisés identiquement afin d’éviter les dégradations de puissance.
On parle de polarisation linéaire (verticale ou horizontale) lorsque le champ électrique est rectiligne au cours de la propagation.

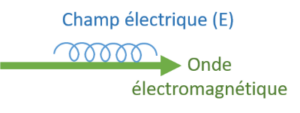

Au contraire, on parle de polarisation circulaire si le champ électrique décrit un cercle au cours de la propagation. La polarisation circulaire est recommandée si les étiquettes/tags sont orientés de façon aléatoire.
Choisir la fréquence de l’antenne lecteur RFID
La RFID fonctionne sous 3 fréquences : la basse fréquence (BF), la haute fréquence (HF) ou l’ultra-haute fréquence (UHF). Les fréquences radio varient selon les pays/régions du monde.
Pour que le système RFID fonctionne, il faut que l’ensemble des équipements (antenne, lecteur et étiquettes/tags RFID) soient réglés sur la même fréquence.
Déterminer les performances de l’antenne
Plus l’antenne est performante (gain, efficacité…), plus la capacité de lecture est étendue.
Une antenne à large bande est nécessaire lorsqu’elle est utilisée à grande échelle (Europe, US..).

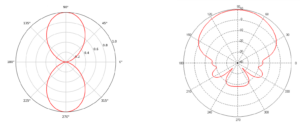

Voici deux exemples d’antennes lecteurs RFID avec des gains différents :
Les caractéristiques des antennes lecteurs RFID sont multiples. Elles ne sont pas conçues pour répondre à des applications précises. Il est donc nécessaire d’évaluer précisément toutes les contraintes et besoins pour trouver l’antenne lecteur RFID qui répondra parfaitement à ses attentes.
